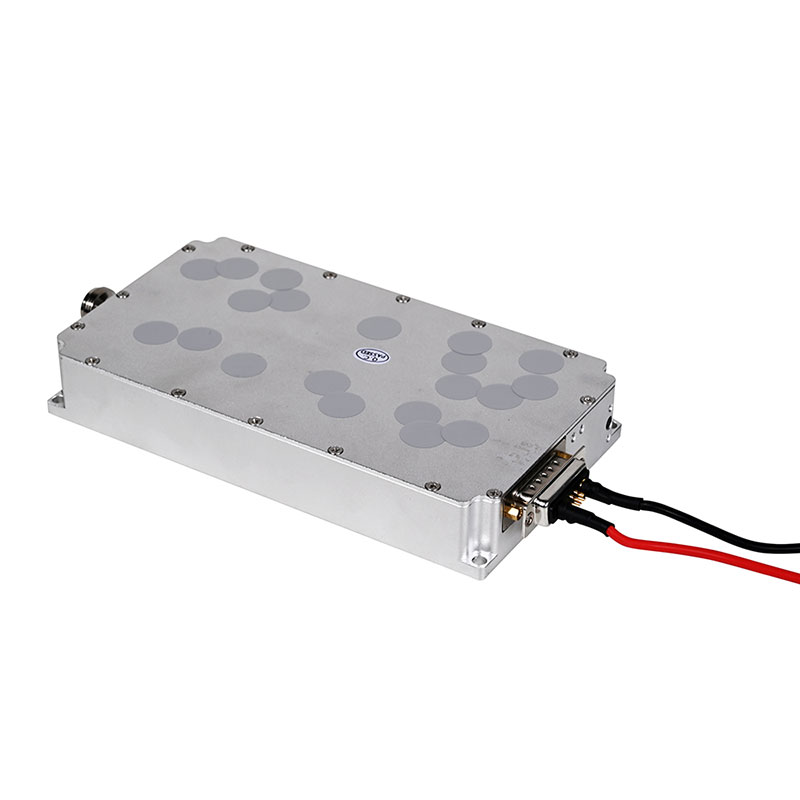

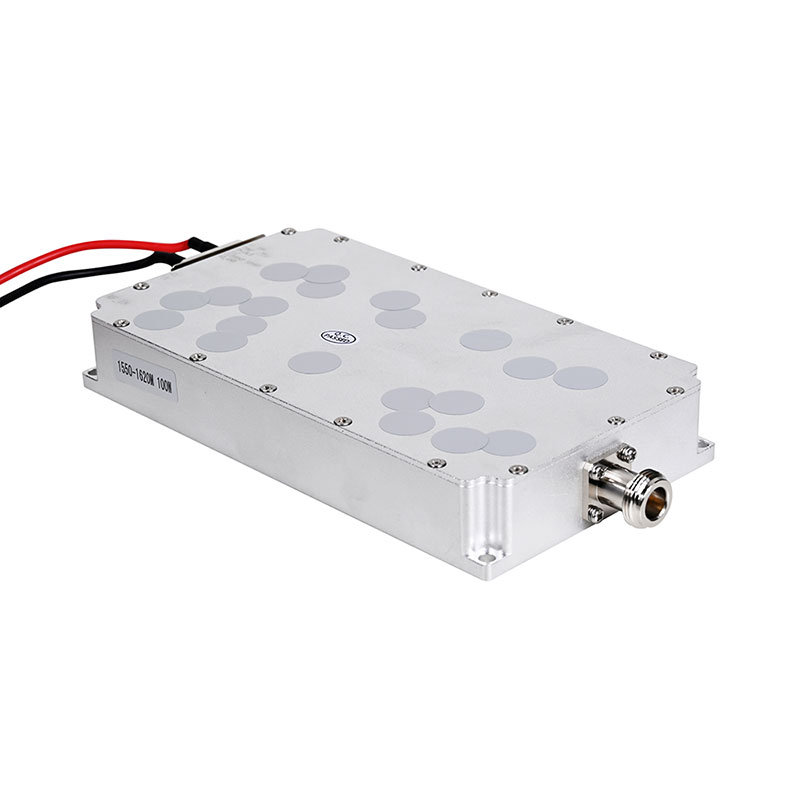

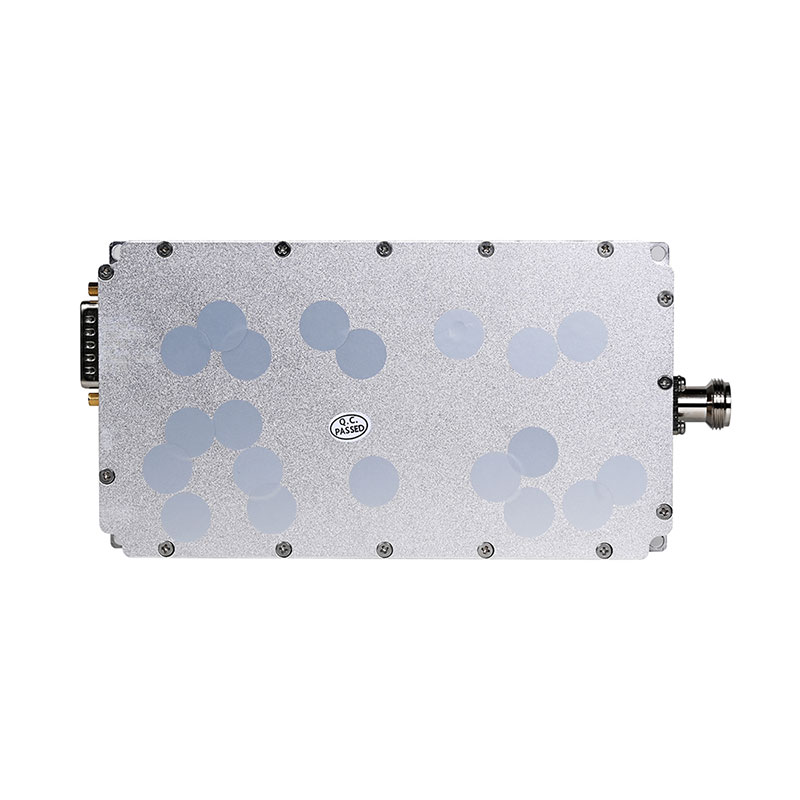

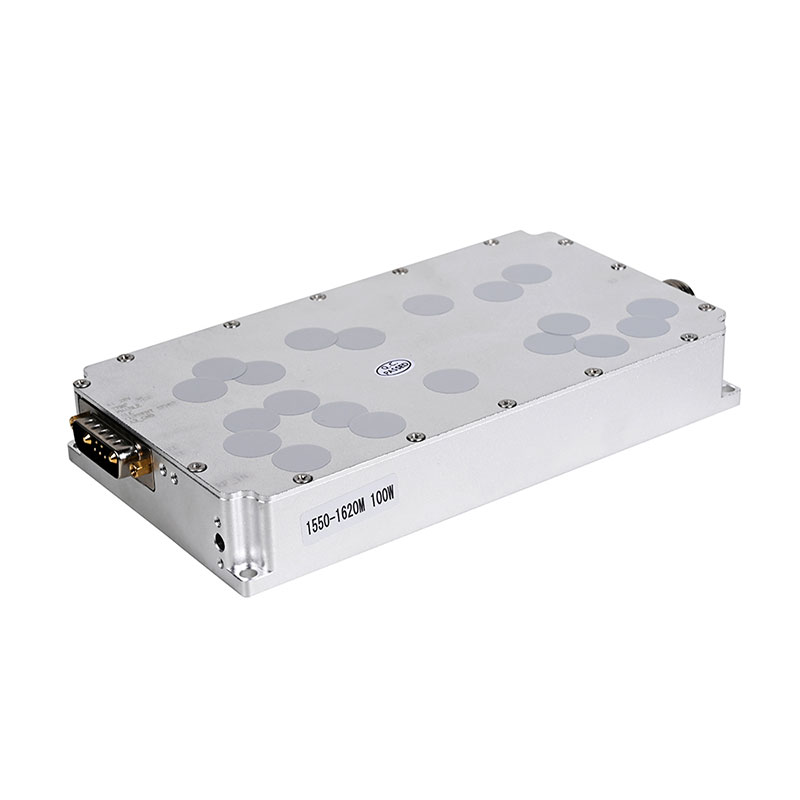

FZX का 100W 1550-1620MHz आरएफ मॉड्यूल एक अत्याधुनिक उपकरण है जिसे विशेष रूप से जीपीएस और वाईफाई सहित ड्रोन द्वारा उपयोग की जाने वाली प्राथमिक आवृत्तियों को बाधित करने के लिए डिज़ाइन किया गया है। इसकी उन्नत तकनीक इसे हमारे एंटी-ड्रोन सिस्टम का एक महत्वपूर्ण हिस्सा बनाती है, जो ड्रोन से संबंधित सुरक्षा चिंताओं के खिलाफ मजबूत रक्षा प्रदान करती है और महत्वपूर्ण हवाई क्षेत्र की सुरक्षा सुनिश्चित करती है।
ड्रोन के उपयोग में तेजी से वृद्धि और अनियमित ड्रोन संचालन के कारण सुरक्षा खतरों के उद्भव के साथ, 100W 1550-1620 मेगाहर्ट्ज ड्रोन यूएवी जीपीएस जैमर मॉड्यूल हवाई क्षेत्र की अखंडता की सुरक्षा में एक महत्वपूर्ण घटक के रूप में खड़ा है। ड्रोन कार्यक्षमता के लिए महत्वपूर्ण जीपीएस और वाईफाई आवृत्तियों को बाधित करके, यह मॉड्यूल अनधिकृत ड्रोन गतिविधियों का मुकाबला करने में महत्वपूर्ण भूमिका निभाता है। इसके विश्वसनीय प्रदर्शन और स्थिरता ने उपयोगकर्ताओं से प्रशंसा अर्जित की है, तकनीकी सहायता और व्यापक बिक्री के बाद की सेवा ने एक सुचारु एकीकरण प्रक्रिया सुनिश्चित की है और हवाई क्षेत्र की बेहतर सुरक्षा के लिए ड्रोन जैमर की अनुकूलित कार्यक्षमता सुनिश्चित की है।
परियोजना | अनुक्रमणिका | इकाई | टिप्पणी | ||
आवृति सीमा | 1550-1620 | मेगाहर्टज | ग्राहक आवृत्ति को अनुकूलित कर सकते हैं | ||
ऑपरेटिंग वोल्टेज | 28 | V | 28-32वी | ||
अधिकतम उत्पादन शक्ति | 50±0.5 | डी बी एम | 100W@≤7A | ||
पाना | 45±1 | डीबी | शिखर से शिखर तक | ||
इन-बैंड उतार-चढ़ाव | ≤2 | डीबी | शिखर से शिखर तक | ||
नकली उत्सर्जन | कार्य क्षेत्र के भीतर | ≤-15dBm/1MHz | डी बी एम | केंद्र आवृत्ति प्लस सीडब्ल्यू सिग्नल अधिकतम तक आउटपुट पावर समय माप |
|
कार्य क्षेत्र के बाहर | 9KHz ~ 1GHz | सामान्य शोर फर्श अव्यवस्था से अधिक नहीं | डी बी एम | ||
1जी~12.75GHz | डी बी एम | ||||
आउटपुट वोल्टेज स्टैंडिंग वेव अनुपात | ≤1.30 | बिजली के बिना, मानक नेटवर्क आउटपुट -10dBm | |||
≤1.30 | पावर अप, डुअल डायरेक्शनल कपलर टेस्ट | ||||
उच्च और निम्न तापमान परीक्षण | वर्किंग टेम्परेचर | -10~+55 | ℃ | कम तापमान शुरू हो सकता है | |
स्थिरता प्राप्त करें | ±1.5 @-40℃~+55℃ | डीबी | |||
शक्ति स्थिरता | ±1 @-40℃~+55℃ | डीबी | |||
बिजली आपूर्ति आवश्यकताएँ | ≥8A@+28Vdc; | सतत तरंग आउटपुट 100W | |||
बिजली आपूर्ति इंटरफ़ेस | पावर कॉर्ड लाल सकारात्मक काला नकारात्मक | लाल सकारात्मक काला नकारात्मक | |||
आरएफ आउटपुट कनेक्टर | एसएमए | एसएमए बाहरी पेंच महिला सीट | |||
विद्युत प्रवाह | ≤7 | A | |||
आकार | 90*170*27 | मिमी | |||
वज़न | 0.8 | किलोग्राम |
मैं. विशेषताएँ
आवृति सीमा:
यह आरएफ मॉड्यूल 1550-1620 मेगाहर्ट्ज की आवृत्ति रेंज के भीतर संचालित होता है, जो ड्रोन संचार और नेविगेशन के लिए आमतौर पर उपयोग किए जाने वाले बैंड को कवर करता है।
बिजली उत्पादन:
मॉड्यूल 100W की उच्च आउटपुट पावर का दावा करता है, जो मजबूत सिग्नल ट्रांसमिशन और हस्तक्षेप क्षमताओं को सक्षम करता है।
आरएफ आउटपुट पोर्ट:
एक एसएमए महिला पोर्ट की विशेषता, आरएफ मॉड्यूल में एक सामान्य कनेक्शन प्रकार, स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करता है।
ऑपरेटिंग वोल्टेज:
12V-30V की विस्तृत ऑपरेटिंग वोल्टेज रेंज का समर्थन करता है, जो विभिन्न वोल्टेज वातावरणों के तहत मॉड्यूल की स्थिर रूप से संचालित करने की क्षमता को दर्शाता है।
आयाम तथा वजन:
यद्यपि संदर्भ में विशिष्ट आयामों का उल्लेख नहीं किया गया है, इसकी शक्ति और आवृत्ति विशेषताओं को ध्यान में रखते हुए, मॉड्यूल को उचित आकार और वजन के साथ डिजाइन किए जाने की संभावना है।
प्रमाणपत्र और मानक:
RoHS जैसे पर्यावरण प्रमाणपत्रों का अनुपालन करने की संभावना है, जो डिजाइन और उत्पादन के दौरान पर्यावरण संरक्षण और स्थिरता पर मॉड्यूल के फोकस को दर्शाता है।
द्वितीय. अनुप्रयोग
ड्रोन प्रतिकार प्रणालियाँ:
100W 1550-1620MHz आरएफ मॉड्यूल रेडियोफ्रीक्वेंसी सिग्नल उत्सर्जित कर सकता है जो ड्रोन संचार बैंड से मेल खाता है, उनके संचार और नेविगेशन सिस्टम में हस्तक्षेप करता है, जिससे संभावित रूप से नियंत्रण का नुकसान होता है या सामान्य उड़ान में व्यवधान होता है।
वायरलेस संचार हस्तक्षेप:
ड्रोन जवाबी उपायों के अलावा, इस मॉड्यूल का उपयोग अन्य वायरलेस संचार हस्तक्षेप परिदृश्यों, जैसे इलेक्ट्रॉनिक युद्ध और सुरक्षित संचार में भी किया जा सकता है।
परीक्षण और सत्यापन:
वायरलेस संचार उपकरणों या प्रणालियों के परीक्षण और सत्यापन के दौरान, इस मॉड्यूल का उपयोग डिवाइस के हस्तक्षेप-विरोधी प्रदर्शन का मूल्यांकन करते हुए, हस्तक्षेप संकेतों को अनुकरण करने के लिए किया जा सकता है।
अनुसंधान एवं शिक्षा:
वायरलेस संचार और रेडियोफ्रीक्वेंसी प्रौद्योगिकी में शोधकर्ताओं और शिक्षकों के लिए, यह मॉड्यूल अनुसंधान और शिक्षण प्रयोगों के लिए एक मूल्यवान प्रयोगात्मक उपकरण के रूप में कार्य करता है।
